生物粘附材料；包衣材料；膜材；缓释制剂的控速聚合物材料；稳定剂；助悬剂；片剂粘合剂；增粘剂。

HPMC广泛用于口服、眼科、鼻用和局部用药物制剂中。

在口服产品中，HPMC主要用作片剂粘合剂、薄膜包衣材料和缓释片剂的骨架材料。作湿法制粒片剂的粘合剂使用浓度为2%，作干法制粒片剂粘合剂的使用浓度为5%。高粘度级别的HPMC的使用浓度为10%~80%（w/w）时可作为片剂和胶囊剂骨架的阻滞剂，有延缓药物释放的作用。HPMC也可在液体口服制剂中用作悬浮剂或增稠剂，其浓度范围为0.25%-5.0%。

根据不同的粘度级别，2%-20%的浓度可作为片剂膜包衣溶液。低粘度级别可作为水性薄膜包衣溶液，高粘度级别可作为有机溶剂系统的包衣溶液。

HPMC还用作局部制剂中的悬浮剂和增稠剂，与甲基纤维素相比，HPMC形成的溶液更加澄明，只有极少量的不分散性纤维状物存在，因此推荐此类配方优先选用。

通常0.45%-1.0%（w/w）的HPMC可作为滴眼剂和人工泪液的增稠剂。它也可以0.1%的浓度用于液体鼻腔制剂中。

HPMC也可作为局部用凝胶剂和软膏剂中的乳化剂、混悬剂和稳定剂使用。羟丙甲纤维素可形成保护性胶体，可阻止乳滴或颗粒凝聚或集聚，从而抑制沉降物的形成。

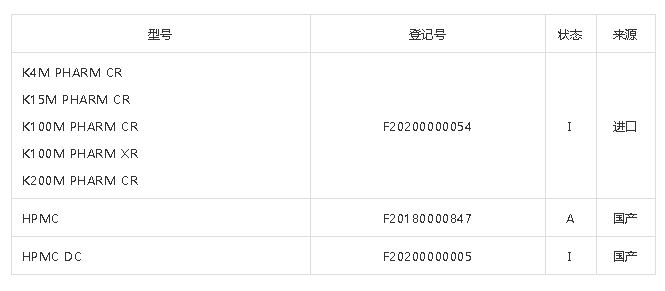

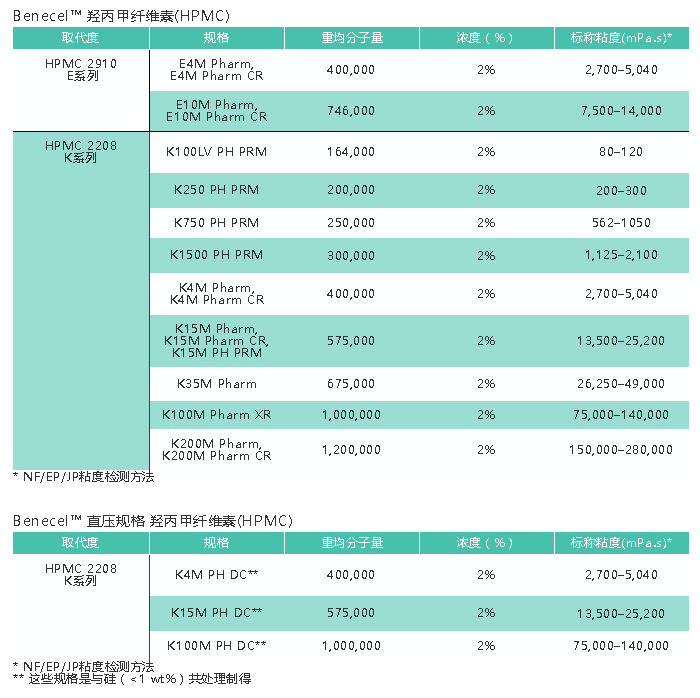

亚什兰HPMC应用：

高粘度规格被广泛应用于亲水凝胶骨架缓控释系统。低粘度规格被用于片剂包衣和非明胶胶囊配方中的主要囊壳材料，也是湿法制粒中常用的粘合剂。

HPMC作为固体分散体的结晶抑制剂，用于喷雾干燥或热熔挤出配方中。

直压（DC）规格具有良好的流动性、含量均匀性和可压性，适合直压。

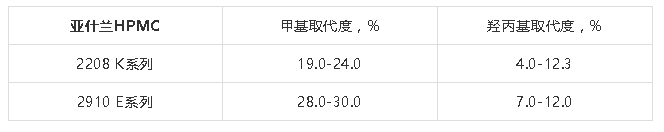

HPMC溶解性

HPMC溶于冷水成为粘性溶液，在热水中的溶解性略有不同，2208不溶于85℃以上的热水，2906不溶于65℃以上的热水，2910不溶于60℃以上的热水。HPMC具有热致凝胶性。

HPMC在冷水中溶解，几乎不溶于乙醇、乙醚及氯仿，但溶于不同浓度的乙醇水溶液或乙醇与二氯甲烷、甲醇与二氯甲醇的混合液。

胶凝点

HPMC在冷水中溶解，形成粘性胶体溶液。HPMC水溶液加热时,一开始黏度下降,然后随加热时间增加,黏度上升,形成白色混浊液而胶化,胶凝点视型号不同而异,甲基取代度越小,胶凝化温度越高,如2208为80℃, 2906为65℃,2910为60℃,其在加热和冷却过程中,溶胶与凝胶可产生可逆变化。

HPMC在冷水中溶解，形成粘性胶体溶液。在氯仿、乙醇（95%）和乙醚中几乎不溶，但在乙醇和二氯甲烷混合液，甲醇和二氯甲烷混合液，以及水和乙醇的混合液中溶解。
